단상 전자식 전력량계
Single Phase Digital Electricity Meter
HEM12-04
- 단상 2선식 전자식 전력량계로 입력부와 출력부의 구분없이 편리하게 결선할 수 있습니다.
- 상하, 좌우 타입이 구분되어 있어 분전반 구조상 용이하게 결선할 수 있습니다.
- 케이블 고정 방식을 볼트에서 부스단자 구조로 변경하였으며, 접촉면이 증가하여 설치가 용이한 구조로 설계되었습니다.
제품 사양
| 모델명 | HEM12-04 |
|---|---|
| 상선식 | 단상2선식 |
| 정격 | 220V 40(10)A 60Hz |
| 결선방식 | 상하, 좌우 |
| 계기등급 | 1.0급 |
| 계기정수 | 1.0Wh/Pulse |
| 설치방식 | 옥내용 |
| Hole Size | 8.6 x 7.6 [mm] |
| LCD / Digit Size | 48x20 / 4.6x8.2 (WxH) [mm] |
| 통신방식 | – |
※ 터미널 단자 케이블 삽입 깊이가 10mm로 기존보다 6mm 작습니다.
단독계기 선정기준 및 권장사용 전선
| 정격전류 [A] | 단상 2선식 | 3상 4선식 | 권장전선 최소 (소선수/소선지름 mm) | 권장전선 최대 | 단자직경 [mm] | 비고 |
|---|---|---|---|---|---|---|
| 40 | 8.8kW 이하 | 26.4kW 이하 | 8(7/1.2) · 10(7/1.35) | 14(7/1.6) · 16(7/1.7) | Φ6 | 구규격 · 신규격(IEC) |
| 60 | 13.2kW 이하 | – | 14(7/1.6) · 16(7/1.7) | 38(7/2.6) · 35(7/2.52) | Φ8 | 구규격 · 신규격(IEC) |
| 120 | 26.4kW 이하 | 79.2kW 이하 | 38(7/2.6) · 25(7/2.14) | 60(19/2.0) · 50(19/1.78) | Φ10 | 구규격 · 신규격(IEC) |
※ 사용전선은 KS C 3302 [600V 비닐 절연 전선(IV)]와 동등한 것으로 한다.

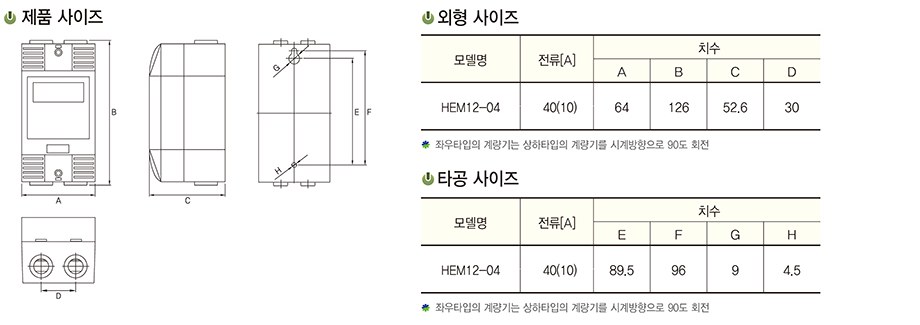

도면 · 구성
이미지를 누르면 크게 볼 수 있습니다.
설치 · 사용 시 유의사항
- 상기 제품은 옥내용이므로 설치시 직사광선, 습기 등의 영향을 받지 않는 곳에 설치하여 주시길 바랍니다. (고장의 원인이 됩니다.)
- 검침과 점검이 편리한 곳에 설치를 권장합니다.
- 케이블을 터미널에 접속 전 터미널 나사부를 끝까지 풀은 후 케이블을 삽입하여 주십시오.
- 터미널에 접속시 나사부는 완전히 체결되어 홀 안의 전선이 흔들리지 않아야 합니다.
제품 문의
제품, A/S 관련 문의는 본사 031-708-6700로 연락 주시면 신속하게 안내해 드립니다.
